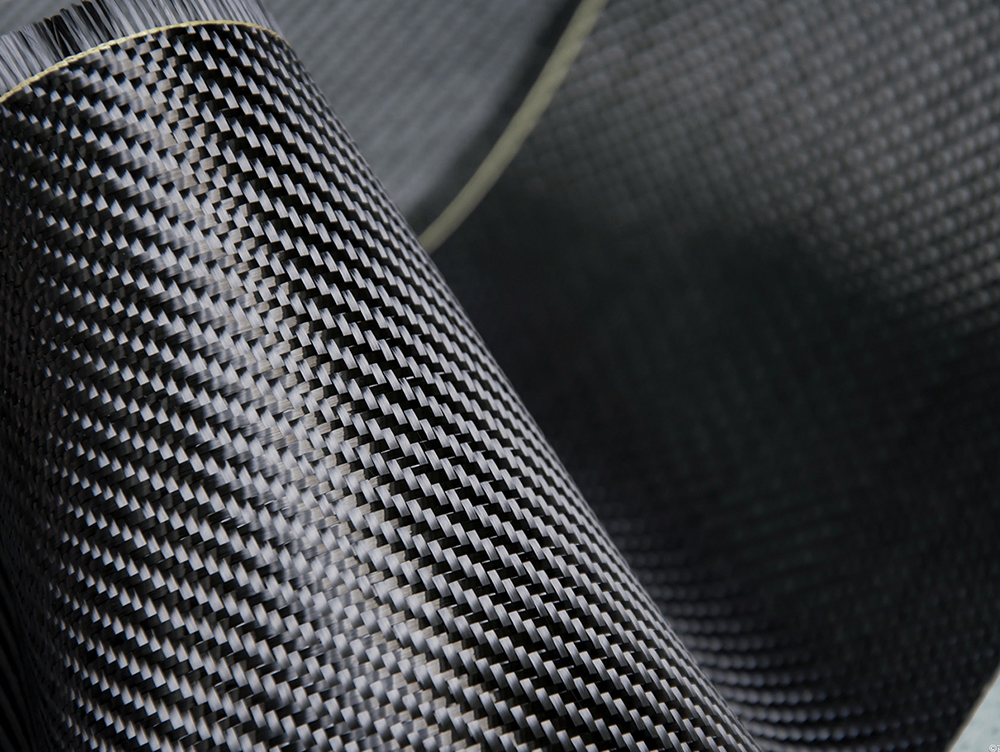

碳纤维复合材料具有重量轻、比强度高、比模量高、耐疲劳和可设计性强等特点，已广泛应用于航空航天、汽车轻量化、风电叶片、轨道交通、体育器材和高端装备制造领域。

但与普通金属或塑料相比，碳纤维复合材料的力学性能测试更加复杂。其测试结果不仅与设备精度有关，还容易受到纤维方向、铺层结构、夹持方式、试样加工质量和加载同轴度等因素影响。因此，碳纤维复合材料通常需要使用高精度万能试验机，并配合合适的夹具、引伸计及试验方法，才能获得具有参考价值的数据。

一、碳纤维复合材料的力学性能具有明显方向性

钢、铝等金属材料通常可以近似看作各向同性材料，而碳纤维复合材料具有明显的各向异性。即使采用相同的树脂基体和碳纤维，不同铺层方向也可能表现出完全不同的力学性能。

例如：

· 沿纤维方向具有较高的拉伸强度和弹性模量；

· 垂直纤维方向的性能更多取决于树脂基体和界面结合；

· ±45°铺层常用于评价面内剪切性能；

· 多方向铺层材料的破坏过程更加复杂；

· 层合板还可能发生层间剪切和分层破坏。

这种方向性意味着试验中的载荷、位移和变形测量都需要保持较高精度。如果设备控制不稳定或加载方向存在偏差，就可能放大不同试样之间的离散性，影响材料性能评价。

二、材料刚度高，微小变形也需要准确测量

碳纤维复合材料通常具有较高的弹性模量。在拉伸试验初期，即使载荷快速增加，试样的变形量也可能比较小。

如果仅通过万能试验机横梁位移计算试样应变，测量结果可能包含以下因素：

· 试验机机架受力变形；

· 夹具与连接件变形；

· 试样在夹具中的微小滑移；

· 传动系统间隙；

· 夹持端调整过程中的位移；

· 试样标距以外区域的变形。

这些附加位移会影响弹性模量和应变结果。尤其是在材料研发、铺层方案对比和批次质量控制中，即使测量误差不大，也可能导致对材料性能的错误判断。

因此，碳纤维复合材料测试通常需要配置高精度电子引伸计、自动引伸计或视频引伸计，直接测量试样标距段的实际变形。

三、复合材料的破坏往往突然发生

金属材料在断裂前通常会出现较明显的屈服和塑性变形，而许多碳纤维复合材料在达到极限载荷后可能快速断裂，并伴随纤维崩裂、基体开裂或分层。

如果万能试验机的数据采集速度不足，可能无法完整记录：

· 最大试验力；

· 断裂前的载荷变化；

· 局部损伤引起的曲线波动；

· 极限强度对应的变形；

· 试样断裂瞬间的载荷下降过程。

高精度万能试验机不仅要具备较高的测量准确度，还应具有稳定的数据采集和控制能力，以便完整记录材料从弹性变形、损伤发展到最终断裂的过程。

四、早期损伤变化较小，需要较高的测量灵敏度

碳纤维复合材料并不一定在达到最大载荷时才开始损伤。随着载荷增加，材料内部可能逐渐出现：

1. 树脂基体微裂纹；

2. 纤维与树脂界面脱粘；

3. 层间分层；

4. 局部纤维断裂；

5. 损伤扩展并形成整体破坏。

部分早期损伤反映在试验曲线上时，可能只是刚度或载荷的轻微变化。如果设备分辨力不足、噪声较大或控制波动明显，这些变化可能被掩盖。

在科研测试中，万能试验机还可能需要与声发射、数字图像相关、应变片或其他外部采集系统配合使用。稳定、同步的力学数据能够为分析材料内部损伤机制提供基础。

五、层间和剪切性能测试对小载荷变化比较敏感

碳纤维复合材料不仅需要测试纵向拉伸强度，还可能涉及：

· 横向拉伸性能；

· 压缩性能；

· 弯曲性能；

· 层间剪切强度；

· 面内剪切性能；

· 剥离性能；

· 开孔拉伸和开孔压缩性能；

· 胶接接头剪切性能；

· 层间断裂韧性。

不同试验项目的载荷范围差异较大。如果只配置一个较大量程的传感器测试较小载荷项目，可能难以兼顾低载荷段的测量效果。

高精度万能试验机可以根据实际测试范围配置合适量程的负荷传感器，必要时采用多传感器方案，使拉伸、弯曲、剪切和剥离等不同项目都能在合理的测量区间内进行。

六、加载同轴度会直接影响测试结果

碳纤维复合材料拉伸试样通常较薄，对偏心加载比较敏感。如果上下夹具不同轴，试样在承受轴向拉力的同时还会受到附加弯曲载荷，可能造成：

· 试样一侧提前受力；

· 局部应力集中；

· 夹持端附近提前破坏；

· 测得强度偏低；

· 多次测试结果离散性增大；

· 试样断裂位置不符合预期。

因此，适用于碳纤维复合材料的万能试验机不仅要“测得准”，主机还应具备较好的机架刚度、横梁平行度和夹具同轴度。

对于要求较高的项目，可以通过对中装置、调心结构或应变测量方式检查加载状态，减少附加弯曲对测试结果的影响。

七、夹持不当容易造成打滑或夹伤

碳纤维复合材料试样强度高，但局部抗压和层间性能可能相对敏感。夹紧力过小，试样容易在试验过程中打滑；夹紧力过大，又可能导致试样在夹持端被压伤、分层或提前断裂。

常见问题包括：

· 试样从夹具中滑出；

· 夹具表面损伤试样；

· 试样在夹持区域分层；

· 断裂位置集中在夹具边缘；

· 试样端部发生劈裂；

· 加载初期出现异常位移。

因此，碳纤维复合材料测试需要根据试样厚度、表面状态和预计载荷选择夹具。必要时还要在试样端部粘贴加强片，以改善夹持区受力状态。

对于批量检测，可以根据实际需求选择机械夹具、气动夹具或液压夹具。无论采用哪种夹持方式，都需要保证夹紧力稳定且左右夹持尽量对称。

八、试验速度和闭环控制必须稳定

碳纤维复合材料试验通常需要按照规定的加载速度或应变速率进行。加载速度发生波动，可能影响曲线形态和最终测试结果。

高精度万能试验机应具备稳定的伺服驱动系统和闭环控制能力，能够实现：

· 位移闭环控制；

· 试验力闭环控制；

· 变形闭环控制；

· 多种控制方式之间平稳切换；

· 低速状态下稳定运行；

· 达到设定条件后自动停机；

· 试样断裂后及时卸载或返回。

对于弹性模量、循环加载或分阶段加载试验，控制系统的响应速度和稳定性尤其重要。如果横梁低速运行时出现爬行或波动，就可能影响小变形阶段的测试曲线。

九、为什么普通精度设备可能不够用？

普通万能试验机并非完全不能测试碳纤维复合材料，但在高要求场景中可能出现一些局限：

所以，判断一台设备是否适合碳纤维复合材料，不能只看最大试验力，还要综合评估力值测量、变形测量、数据采集、控制性能、主机刚度和夹具设计。

十、碳纤维复合材料可以进行哪些力学试验？

配置不同夹具和测量附件后，万能试验机可以完成多种测试项目。

1. 拉伸试验

用于测量拉伸强度、弹性模量、断裂应变和泊松比等性能。试验对夹具同轴度、试样端部处理和变形测量精度要求较高。

2. 压缩试验

用于评价材料在轴向压力下的承载能力和破坏模式。由于复合材料试样可能发生失稳，通常需要配置专用压缩夹具。

3. 弯曲试验

通过三点弯曲或四点弯曲方式测量弯曲强度和弯曲模量。测试时要合理选择支撑跨距、压头尺寸和传感器量程。

4. 层间剪切试验

常采用短梁弯曲方式评价层间结合能力。该类试验的试样尺寸较小，对支撑位置、跨距和试验力测量稳定性有较高要求。

5. 剥离及胶接性能试验

用于评价复合材料层间、复合材料与金属之间或胶接结构的结合性能。由于剥离载荷相对较小，更需要合理选择传感器量程。

十一、碳纤维复合材料万能试验机怎么选？

采购设备前，建议重点确认以下内容：

1. 根据最大载荷选择量程

应结合材料强度、试样截面积和试验类型估算最大载荷。不要盲目选择大吨位设备，也不能让试验长期接近设备的极限载荷。

如果既要测试高强度拉伸，又要测试小载荷剥离，可以考虑配置不同量程的负荷传感器。

2. 关注有效测量范围

精度等级只是判断设备性能的一个方面，还要了解相应精度能够覆盖的有效测量范围。测试载荷应尽可能落在传感器适合的测量区间内。

3. 配置合适的变形测量装置

如果需要测量弹性模量、断裂应变或泊松比，建议根据试样尺寸和变形范围配置：

· 电子引伸计；

· 双向引伸计；

· 自动引伸计；

· 视频引伸计；

· 应变片或其他测量系统。

4. 根据试样设计专用夹具

厂家需要了解试样厚度、宽度、端部结构、表面状态和预计载荷，再确定夹具类型、夹持面形式及夹紧方式。

5. 检查主机刚度和同轴度

对于高模量、高强度碳纤维复合材料，主机刚度和加载同轴度会直接影响测试稳定性，应将其作为选型和验收的重要内容。

6. 关注数据采集与软件功能

软件应能够显示载荷—位移、应力—应变等曲线，并根据试验要求计算强度、模量和应变等结果。科研项目还需要关注原始数据导出、自定义试验方法和外部设备同步功能。

7. 先进行真实试样验证

在设备选型阶段，建议向厂家提供具有代表性的碳纤维复合材料试样，通过实际测试观察：

· 夹具是否打滑；

· 试样是否在有效区域断裂；

· 曲线是否平滑；

· 多次测试结果是否一致；

· 变形测量是否稳定；

· 试验方法是否符合项目要求。

十二、高精度不仅是一个参数

“高精度万能试验机”不能只理解为负荷传感器精度较高。对于碳纤维复合材料测试，真正有意义的高精度是一套完整能力，包括：

· 试验力测量准确；

· 小变形测量可靠；

· 横梁运行稳定；

· 数据采集及时；

· 主机刚度较高；

· 上下夹具保持良好同轴度；

· 夹持过程稳定且不损伤试样；

· 软件能够按照试验方法计算结果。

只有这些环节相互配合，才能降低设备因素对试验数据的影响。

结语

碳纤维复合材料具有高强度、高模量、各向异性和渐进损伤等特点，其力学测试比普通材料更容易受到设备精度、加载同轴度、夹持方式及变形测量方法的影响。

使用高精度万能试验机，并不只是为了得到更漂亮的试验曲线，而是为了更准确地识别材料强度、弹性模量、断裂应变和层间性能，为铺层设计、材料研发、生产质量控制及结构安全评价提供可靠依据。

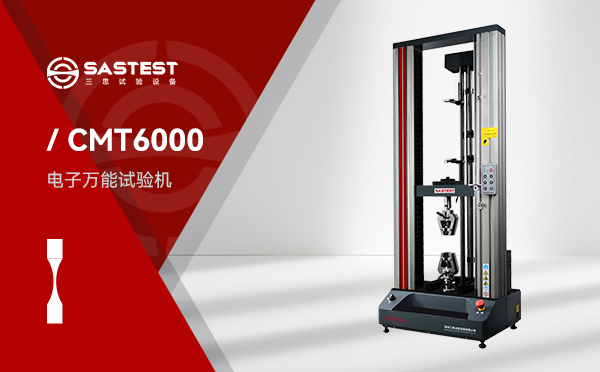

深圳三思试验设备有限公司可根据碳纤维板材、层合板、预浸料及复合材料结构件的测试需求，提供不同试验力量程的电子万能试验机，并配置拉伸、压缩、弯曲、剪切等试验夹具以及电子引伸计、视频引伸计等测量装置，为复合材料研发和质量检测提供针对性的试验方案。
