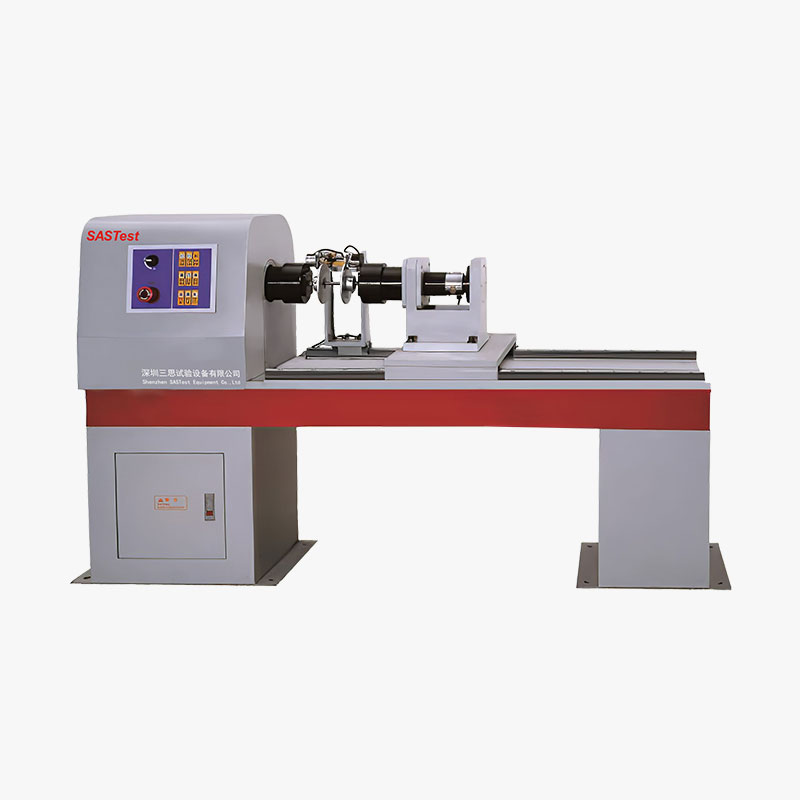

CTT1202微机控制材料扭转试验机

设备主要功能:本系列试验机适用于金属材料、非金属材料、复合材料以及构件的扭转性能测试试验。可根据国家标准《GB/T10128-1998  金属室温扭转试验方法》进行试验和提供数据。设备构成:CTT系列微机控制电子扭转试验机主要由主机、扭角测量装置、DCS-300测控系统和计算机四大部分组成。试验过程中,由计算机软件发送指令给DCS-300控制单元使伺服电机转动,伺服电机通过同步带带动减速

  • 型号: CTT1202
  • 重量: 300kg
  • 主机功率: 200W
  • 主机电源: 220V/50Hz
  • 外形尺寸: 1000X520X500
  • 最大扭矩: 50—200Nm
  • 扭矩测量范围: 2——200Nm

全国服务热线:

138-2354-8841

设备主要功能:

本系列试验机适用于金属材料、非金属材料、复合材料以及构件的扭转性能测试试验。可根据国家标准《GB/T10128-1998  金属室温扭转试验方法》进行试验和提供数据。

设备构成:

CTT系列微机控制电子扭转试验机主要由主机、扭角测量装置、DCS-300测控系统和计算机四大部分组成。试验过程中,由计算机软件发送指令给DCS-300控制单元使伺服电机转动,伺服电机通过同步带带动减速机,减速机带动动夹头转动。当动夹头转动时,给试样施加一个扭矩,这个扭矩通过试样传递到定夹头,由定夹头传递给扭矩传感器,扭矩传感器的输出信号送入DCS-300控制单元内的测量放大电路,再经过A/D转换进入计算机。扭角测量通过光电编码器来测量。在试样的标距处固定两个转盘,两个光电编码器分别附着在两个转盘上,两个转盘之间的转角差也就是两个光电编码器的转角差,两个光电编码器的脉冲信号输入到计算机,通过计算机处理,可得到精确的扭角值。

本设备所满足的标准:

 要求的试验方法标准: GB/T10128-2007 金属室温扭转试验方法。

型号
CTT1202
测量参数
*大扭矩
200Nm
扭矩测量范围
2 Nm -200 Nm
试验机级别
1级/0.5级
扭矩示值相对误差
±1%(1级)/±0.5%(0.5级)
扭矩分辨力(Nm)
*大扭矩的1/300000
扭转角测量范围
0-10000°
控制参数
扭转角示值相对误差
±1.0%
扭转计扭角分辨力
0.0045°
扭转计扭角示值相对误差
±1.0%
扭转速度
6°/min -720°/min
扭转速度相对误差
设定值的±1.0%以内
夹头间*大距离
300mm
试样平行段直径
φ6mm-φ16mm
其它
电机功率
0.2 kW
电源
220±10%V/50Hz
机器外形尺寸(mm)
1000mm×520mm×500mm
机器重量
300kg
